KG316T-II là timer cao cấp nhất trong dòng timer
KG316T với các ưu điểm: kháng nhiễu tốt trong môi trường
công nghiệp, có thêm ngàm bắt vào ray tủ điện,
nhỏ gọn, nhiều bộ nhớ, vị trí bắt vít dây điện theo chiều hướng xuống,
độ bền cao, tiếp điểm các nút nhấn bằng
màng than (tránh hiện tượng rỉ
sét của nút nhấn dùng tiếp điểm kim loại trong mô trường độ ẩm cao
như Việt Nam). Linh kiện trong máy dùng loại chất lượng tốt nhất giúp
timer này có độ bền cao !!!
ĐẶC TÍNH KỸ THUẬT:
Công suất tải tức thời tối đa:
20A, 220VAC
·
Công
suất tải liên tục tối đa: 5A, 220VAC (1000W)
·
Nguồn điện tiêu chuẩn hoạt
động: 220VAC-50Hz
·
Dãy điện áp làm việc: từ
180VAC...240VAC
·
Công suất tiêu thụ: nhỏ hơn 1W
·
Có 16 bộ nhớ cài đặt ON và
16 bộ nhớ cài đặt OFF trong ngày
·
Tích
hợp trong máy pin Lithium 3V (giống trong CPU máy tính) dung lượng
lớn giúp không mất dữ liệu, thời gian khi cúp điện 5-10 năm
·
Khoảng cách thời gian cài đặt
tắt/mở tối thiểu 1 Phút
·
Khoảng cách thời gian cài đặt
tắt/mở tối đa 168h (1 tuần lễ)
·
Chức
năng tự động khóa bàn phím khi quá 35 giây không có tác động (tránh sai lệch
cài đặt máy khi bị nguời khác nghịch phá)
·
Có thể chọn lịch làm việc cho
timer trong cả tuần hoặc từng ngày riêng lẻ trong tuần.
·
Sai số thời gian của đồng hồ
chuẩn trên máy: không quá 0.5s/ngày
·
Nhiệt độ làm việc: -25 độ
C...+60 độ C
·
Độ ẩm môi trường làm việc <
95%
·
Kích Thước: 98 × 55
× 40mm
·
Khối luợng bộ sản phẩm:
170g

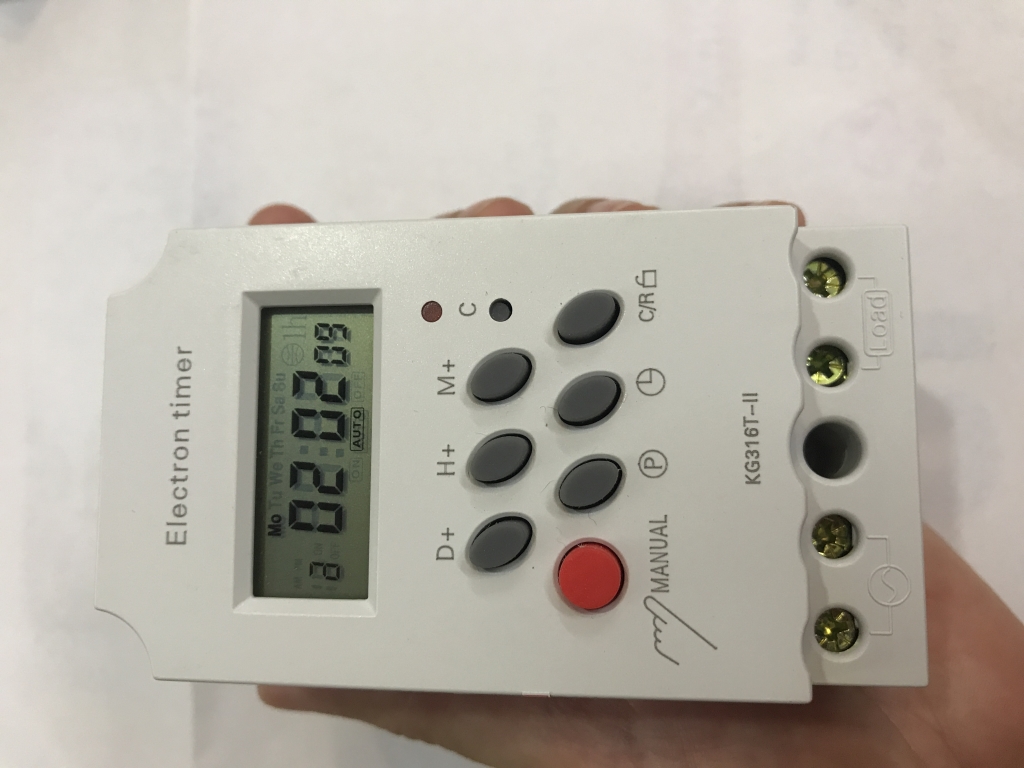

Cách cài đặt thông số trên máy:
Máy có chức năng tự động khóa bàn phím nếu sau khoảng 35 giây không
có bất kỳ nút nào trên bàn phím đươc nhấn ( sẽ xuất hiện bên trái màn hình ký hiệu CHÌA
KHÓA- giống số 6 bị lật ngược) để tránh bị người khác tò mò nhấn bàn phím làm sai lệch
thông số đã được cài đặt. Để mở khóa bàn phím (hoặc muốn chủ
động khóa bàn phím) ta nhấn nút C/R nhấp nhả vài lần theo nhịp điệu của kí hiệu
":" của giây trên màn hình.
Để hướng dẫn sử dụng theo cách dễ hiểu
nhất xin được trình bày qua 2 ví dụ sau:
VD1: Chọt nhẹ đầu cây tăm vào
nút C nằm chìm trên bàn phím để Reset thông số máy
như khi xuất xường và trả thời gian hiện tại về giá trị 0h00. Ta sẽ thực
hiện các thao tác sau đây để cài vào bộ nhớ số 1 các thông số
để bật thiết bị vào lúc 0h01 và tắt thiết bị vào lúc 0h02 vào
tất cả các ngày trong tuần => Ví dụ này nhằm mục đích giúp người sử
dụng chỉ mất 2 phút để hiểu cách thức hoạt động của Timer này
1.
Nhấn nút P để xuất hiện kí hiệu "1-ON"
ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số 1.
2.
Nhấn nút H+ để
chỉnh giờ đến giá trị 0h.
3.
Nhấn nút M+ để
chỉnh phút đến giá trị 01 phút.
4.
Nhấn nhả nút D+ cho
đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:MO-TU_WE_TH_FR_SA_SU
5.
Nhấn nút P để xuất hiện kí
hiệu "1-OFF" ở góc dưới phía bên trái màn hình
=> vào trạng thái cài đặt thời
điểm tắt thiết bị cho bộ nhớ số 1.
6.
Nhấn nút H+ để
chỉnh giờ đến giá trị 0h.
7.
Nhấn nút M+ để
chỉnh phút đến giá trị 02 phút.
8.
Nhấn nhả nút D+ cho
đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:MO-TU_WE_TH_FR_SA_SU
9.
Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
10.
Nhấn nút MANUAL để màn hình hiện kí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị
theo thời gian đã cài đặt một cách tự động.
VD2: Sau khi hiểu
cách thức hoạt động của timer (với Ví Dụ 1) ta sẽ làm các bước sau để
chính thức sử dụng timer.
* Cái đặt thời gian
chuẩn: Ta cần cài thời gian hiện tại vào máy để làm thời gian chuẩn
cho máy hoạt động.
Tại màn hình chính thể hiện giờ
hiện tại ta thực hiện thao tác sau:
·
Nhấn nhả nút H+ để
thay đổi đến giờ hiện tại.
·
Nhấn nhả nút M+ để
thay đổi đến phút hiện tại.
·
Nhấn nhả nút D+ để thay
đổi đến ngày (Thứ trong tuần) hiện tại.
Ví dụ này sẽ hướng dẫn cách cài
Timer để giả sử ta muốn bật thiết bị vào lúc 8h30 sáng và tắt
thiết bị vào lúc 13h10 trưa của các ngày thứ BA (TUESDAY), thứ Năm (THURSDAY),và thứ Bảy (SATUSDAY) vào ô nhớ số
1.
1.
Nhấn nút P để xuất hiện kí hiệu "1-ON"
ở góc dưới phía bên trái màn hình => vào trạng thái cài đặt thời điểm bật thiết bị cho bộ nhớ số
1.
2.
Nhấn nút H+ để
chỉnh giờ đến giá trị 8h.
3.
Nhấn nút M+ để
chỉnh phút đến giá trị 30 phút.
4.
Nhấn nhả nút D+ cho
đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_SA
5.
Nhấn nút P để xuất hiện kí
hiệu "1-OFF" ở góc dưới phía bên trái màn hình
=> vào trạng thái cài đặt thời
điểm tắt thiết bị cho bộ nhớ số 1.
6.
Nhấn nút H+ để
chỉnh giờ đến giá trị 13h.
7.
Nhấn nút M+ để
chỉnh phút đến giá trị 10 phút.
8.
Nhấn nhả nút D+ cho
đến khi phía trên đỉnh màn hình hiển thị đầy đủ các kí hiệu:TU_TH_SA
9.
Nhấn nút Biểu Tượng Đồng Hồ để chuyển ra màn hình giờ hiện tại.
10.
Nhấn nút MANUAL để màn hình hiện kí tự "AUTO" để bắt đầu quá trình tắt mở thiết bị
theo thời gian đã cài đặt một cách tự động.
Với cách cài đặt tương tự như vậy ta có thể cài
cho các bộ nhớ khác với các thời điểm tắt mở khác nhau
Ngoài ra khi đã vào trạng thái
cài đặt tắt/mở thiết bị ta có thể nhấn nút C/R (Clear/Reset) để màn hình xuất
hiện kí hiệu "--:--" để hủy thời gian/tắt mở thiết bị tại vị
trí bộ nhớ đó hoặc nhấn nút này thêm 1 lần nữa để lấy lại thời gian cài đặt.
Bật/tắt thiết bị bằng tay:
Nhấn nút MANUAL để màn hình hiện kí tự "OFF"
=> cưỡng bức tắt thiết bị và tắt chế độ tự động. Hoặc nhấn
nút MANUAL để
màn hình hiện kí tự "ON" => cưỡng bức bật thiết bị
và tắt chế độ tự động
LƯU Ý:
Để điều khiển thiết bị công suất lớn xấp sỉ
1Kw (1000w) trở lên thì ta cần điều khiển bật/tắt thiết bị này thông qua trung
gian bộ khởi động từ.
Bộ khởi động từ (hay còn gọi là công tắc tơ) có công dụng như 1 rờ le đệm công suất
lớn cho thiết bị điều khiển đóng/ngắt (ở đây là bộ Timer), nó có cấu tạo và
hình dáng gần giống như CB điện đóng/ngắt bằng tay thông thường nhưng
có thêm 1 ngõ vào cấp điện cho nam châm điện hút các cặp tiếp điểm
của công tắc với nhau thay vì gạt bằng tay như ở CB thông thường. Điện từ
ngõ ra của timer sẽ đóng ngắt cho nam châm điện giúp đóng/ngắt các tiếp điểm
=> giúp bật/tắt các thiết bị công suất lớn bằng các tiếp điểm chịu công suất
lớn này. Cái này có bán tại tất cả các tiệm điện lớn và các cửa hàng bán
motor, máy bơm công suất lớn. Nó có thông số dòng Ampe y như CB điện thông
thường.
